[LAB] Zoyi ZT-DQ02: Partes

  • El producto presenta una pantalla TFT de 2,8 pulgadas.

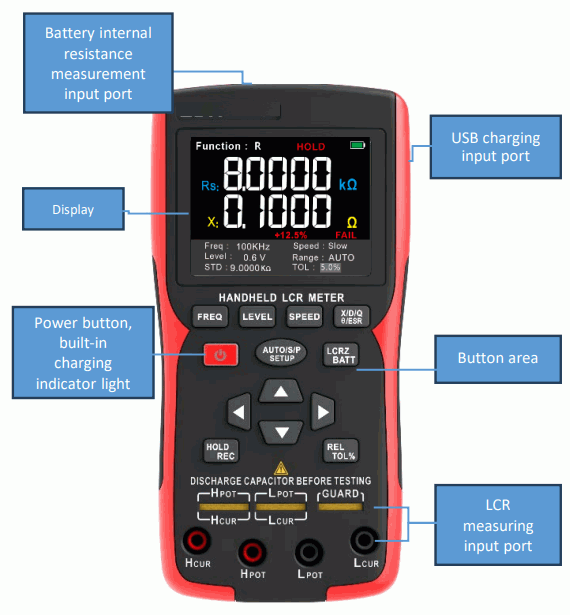

  • A continuación se describen sus botones, de izquierda a derecha y de arriba abajo.
  • FREQ Frequency Button. Selecciona diferentes frecuencias de medición.
  • LEVEL Level Button. Selecciona diferentes niveles de tensión para realizar la medición: 0.1 V, 0.3 V y 0.6 V.
  • SPEED Measurement Speed button. Selecciona diferentes velocidades de tomas de medición.
  • X/D/Q/θ/ESR Secondary parameter selection Button. Alterna la visualización de diferentes valores de parámetros secundarios.
  • Power Button
    • Enciende o apaga el instrumento.
    • Se ilumina para indicar cuando se está cargando la batería interna del medidor y cuando se ha completado su carga.
  • AUTO/S/P/SETUP Setting Button
    • Pulsado brevemente cambia el modo de equivalencia de medición: AUTO, SERIE, PARALELO.
    • Manteniéndolo pulsado accedemos a la interfaz de configuración del sistema.
  • LCRZ/BATT Main parameter selection Button. Alterna entre diferentes unidades de medida funcionales.
    • AUTO : El medidor escoge automáticamente qué medida realizar.
    • R: Para medir resistores.
    • C: Para medir condensadores.
    • L: Para medir bobinas.
    • Z: Para medir impedancias.
    • ECAP: Para medir condensadores electrolíticos.
    • BAT: Para medir tensión y resistencia interna de baterías. En este caso se usará el conector de aviación situado en la parte superior del medidor.
  • ↑ ← → ↓ Arrow Button. Los botones de arriba y abajo desplazan el menú de selección de funciones, los botones de izquierda y derecha modifican parámetros de configuración.
  • HOLD/REC HOLD/REC Button
    • Pulsado brevemente guarda los datos de medición.
    • Si se mantiene pulsado, entrará en el modo de grabación de mediciones y alternará la conexión con el ordenador principal.
  • REL/TOL% REL/TOL Button
    • Pulsado brevemente entra en el modo de medición de tolerancia.
    • Si se mantiene pulsado restablece a cero el valor del parámetro principal.

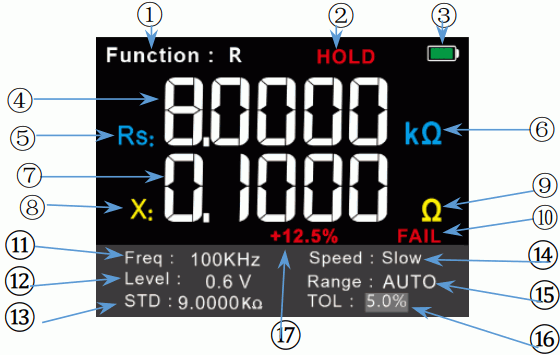

  • 1 Medición realizada: Automático, resistencia, capacitancia, inductancia, impedancia, capacitancia electrolítica, resistencia interna de la batería.
  • 2 HOLD. Estado del display en modo de guardado de datos.
  • 3 Nivel actual de la batería.
  • Parámetro principal medido:
    • 4 Valor medido.
    • 5 Símbolo del parámetro medido. Con una s representa el equivalente en serie y con una p el equivalente en paralelo.
    • 6 Símbolo de las unidades del valor.
  • Parámetro secundario medido:
    • 7 Valor medido.
    • 8 Símbolo del parámetro medido.
    • 9 Símbolo de las unidades del valor.
  • Si se usa el modo tolerancia:
    • 13 Valor nominal. Valor que debería dar la medida del componente. La ajusta el usuario.
    • 16 Tolerancia nominal del componente. La ajusta el usuario.
    • 17 Margen de error. Porcentaje entre el valor físico medido y el valor nominal.
    • 10 Resultado. Muestra si está dentro del margen teórico o no: PASS o FAIL.
  • 11 Frecuencia de medición configurada.
  • 12 Nivel de medición establecido. Opciones: 0.1 V, 0.3 V o 0.6 V.
  • 14 Velocidad de actualización de la medida.
  • 15 Rango de medición. Muestra el rango de prueba de resistencia configurado.
