[LAB] Zoyi ZT-DQ02: Medición LCR y ajustes

• 1) Encender el dispositivo. Cuando la interfaz de medición se muestre correctamente, el circuito interno se estabilizará en pocos segundos y podremos comenzar la medición.
• 2) Insertar las pinzas Kelvin de 4 hilos. Conectar los cables de prueba a ambos extremos del objeto a probar. Como alternativa, insertar los pines del objeto a probar directamente en el terminal clip de entrada.
• 3) Leer el valor de la medición en la pantalla.
• Notas:
  • No aplicar voltaje al puerto LCR. Antes de realizar la medición, asegurarse de que el circuito no tiene alimentación y de que los condensadores estén descargados.

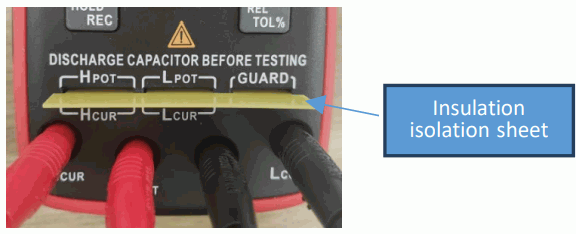

  • Al utilizar la medición de 4 hilos, hay que insertar entre los clips el espaciador aislante incluido para mejorar la precisión de la medición.
  • Al medir cargas bajas y de alta impedancia, se recomienda utilizar el terminal de entrada de clip, ya que presenta parámetros parásitos más bajos y proporciona resultados más precisos.
  • Debido a las diferentes características de corriente alterna de los componentes y circuitos, seleccionar la frecuencia de medición, el nivel de voltaje y el modo equivalente adecuados según las propiedades del objeto de prueba puede mejorar la precisión de la medición. Consultar las configuraciones recomendadas que se detallan a continuación en diferentes apartados.

• La función LCR se utiliza para probar componentes electrónicos como condensadores, inductores y resistencias. Esto resulta especialmente útil al reparar placas de circuitos impresos, comprobar piezas de repuesto o confirmar los valores de los componentes antes de su instalación.

1. Descargar los condensadores antes de realizar las pruebas.

• Antes de medir condensadores, especialmente condensadores electrolíticos, descargarlos primero de forma segura.
• Advertencia de seguridad: Nunca conectar un condensador cargado directamente al medidor. Un condensador cargado puede dañar el comprobador o dar lecturas incorrectas.

2. Conectar los cables de prueba o las pinzas Kelvin.

• Conectar el componente al dispositivo de prueba o a las pinzas.
• Para componentes pequeños, asegurarse de que los cables estén limpios y bien sujetos. Para pruebas de baja resistencia o ESR, una buena conexión es fundamental.

3. Seleccionar el modo LCR automático o manual.

• El ZT-DQ02 se puede utilizar en modo de medición automático o manual.
  • El modo automático es útil cuando se desea que el medidor reconozca el tipo de componente.
  • El modo manual es mejor cuando ya se sabe qué se está midiendo y se desea un mayor control.
• Los modos comunes incluyen:
  • Modo de inductancia para inductores.
  • Modo de capacitancia para condensadores.
  • Modo de resistencia para resistores.
  • Modo de impedancia para el análisis de impedancia de CA.
  • Modo de condensador electrolítico para la comprobación de condensadores.

4. Seleccionar la frecuencia de la prueba.

• El ZT-DQ02 admite múltiples frecuencias de prueba, incluyendo opciones de baja y alta frecuencia de hasta 100 kHz.
• Opciones comunes:
  • 100 Hz / 120 Hz - Útil para condensadores electrolíticos de mayor tamaño.
  • 1 kHz - Pruebas LCR de uso general comunes.
  • 10 kHz / 100 kHz - Útil para condensadores e inductores pequeños, así como para análisis de alta frecuencia.
• Para muchas reparaciones, 1 kHz es un buen punto de partida. Para el análisis de la ESR y de los condensadores, la frecuencia óptima puede depender del tipo de componente y de la aplicación del circuito.

5. Seleccionar el modo equivalente en serie o en paralelo.

• Los medidores LCR suelen mostrar los resultados utilizando el modo equivalente en serie o en paralelo.
  • Modo serie. Utilizarlo para componentes con baja impedancia, como muchos condensadores electrolíticos y resistencias de bajo valor.
  • Modo paralelo. Utilizarlo para componentes de alta impedancia, como condensadores pequeños y resistencias de alto valor.
• Si no estamos seguros, comenzaremos con el modo automático o compararemos su resultado con la hoja de datos del componente.

6. Leer el parámetro principal y el subparámetro.

• El valor principal puede mostrar capacitancia, inductancia, resistencia o impedancia.
• El subparámetro puede mostrar ESR, D, Q, ángulo de fase o reactancia.
  • Un condensador puede mostrar capacitancia y ESR.
  • Un inductor puede mostrar inductancia y factor Q.
  • Una resistencia puede mostrar resistencia y ángulo de fase.
  • Un componente sometido a prueba de CA puede mostrar impedancia y reactancia.
• Estas lecturas adicionales son las que hacen que un puente LCR sea más útil que un multímetro estándar.

• 1) Usar el modo AUTO o ajustarlo manualmente al modo de resistencia y, a continuación, conectar las sondas a ambos extremos de la resistencia.
• 2) Leer el valor de resistencia.
• 3) Compararlo con el código de colores de la resistencia o con el valor impreso.

Anotaciones

• Usar un buen contacto de las pinzas con la resistencia y evitar tocar los cables metálicos con los dedos durante la medición.
• Al medir resistencias bajas, asegurarse de que la superficie tenga suficiente contacto. La oxidación en la superficie puede afectar la precisión de la medición.

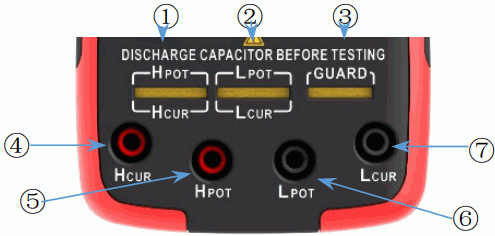

• Para mediciones de alta y baja resistencia, se recomienda utilizar el terminal de clip de entrada: Conectores 1 y 2 de la imagen anterior.

• 1) Descargar el condensador de forma segura, conectando una resistencia de valor bajo entre sus terminales si se trata de grandes capacidades o bien cortocircuitando sus terminales en caso contrario.
• 2) Usar el modo AUTO o ajustarlo manualmente al modo de capacitancia y, a continuación, conectar las sondas a ambos extremos del condensador.
• 3) Elegir una frecuencia de prueba adecuada.
  • Para medir condensadores de más de 1 μF, es más adecuado seleccionar una frecuencia de 1 kHz o 100 Hz.
  • Para medir condensadores de menos de 1 μF, se recomienda una frecuencia de 1 kHz o 10 kHz.
• 4) Leer el valor de capacitancia. Si el valor de la medición excede el rango, la pantalla mostrará OL.
• 5) Comprobar la VSG si está disponible.
• 6) Comparar con el valor nominal y la tolerancia.

Anotaciones

• Un condensador defectuoso puede presentar los siguientes problemas:
  • Capacitancia mucho menor que la nominal.
  • ESR muy alta.
  • Lecturas inestables.
  • Comportamiento de circuito abierto o cortocircuito.
• Esto resulta especialmente útil para diagnosticar fuentes de alimentación, placas base, amplificadores, cargadores y otros componentes electrónicos.

• 1) Usar el modo AUTO o ajustarlo manualmente al modo de inductancia y, a continuación, fijar las sondas a ambos extremos del inductor.
• 2) Elegir una frecuencia de prueba adecuada.
  • Para medir inductores superiores a 1 H, es más adecuado seleccionar una frecuencia de 1 kHz o 100 Hz.
  • Para medir inductores inferiores a 1 H, se recomienda una frecuencia de 1 kHz o 10 kHz.
• 3) Leer el valor de inductancia.
• 4) Comprobar el factor Q o la resistencia si es necesario.

Anotaciones

• Cuando el uso del rango automático y las mediciones de inductancia elevadas produzcan errores significativos, cambiar manualmente al rango adecuado para obtener una medición más precisa. Consultar el siguiente método de ajuste de rango para obtener orientación.
• Un inductor defectuoso puede presentar un circuito abierto, una inductancia incorrecta, un factor Q muy bajo o una resistencia anormal.

• Pulsar la tecla de flecha izquierda o derecha para seleccionar el rango y, a continuación, utilizar la tecla de flecha arriba o abajo para ajustar la configuración del rango.
• 1) Los rangos disponibles son Automático, 100 Ω, 1 KΩ, 10 KΩ y 100 KΩ. Normalmente, se selecciona el modo Automático.
• 2) Si necesitamos observar las características en diferentes rangos o si ciertos dispositivos de impedancia especiales no se miden con precisión, podemos seleccionar el rango manualmente.
• 3) Cuando la impedancia del dispositivo bajo prueba no esté clara, comenzar seleccionando el rango de 100 Ω y aumentarlo gradualmente. Cuanto mayor sea el rango, más preciso será el resultado. Si el resultado de la medición fluctúa demasiado, reducir el rango.

• Aquí seleccionamos la amplitud de la onda senoidal que se va a usar para hacer las mediciones.
• Pulsar la tecla de flecha izquierda o derecha para seleccionar el nivel y, a continuación, utilizar la tecla de flecha arriba o abajo o la tecla LEVEL para ajustar la configuración del nivel.
• Los niveles disponibles son 0.1 V, 0.3 V y 0.6 V.
• En términos generales lo haremos funcionar a 0.6 V para una mayor precisión en las medidas.
• Al realizar mediciones en línea, es decir en placa, seleccionar 0.3 V o 0.1 V para evitar aplicar una tensión de excitación excesiva que pueda activar otros dispositivos.
• Cuando se miden condensadores electrolíticos, es decir el modo ECAP, el nivel se pone automáticamente en 0.3 V y la polarización Bias en 0.5 V.

• Pulsar la tecla de flecha izquierda o derecha para seleccionar la velocidad y, a continuación, utilice la tecla de flecha arriba o abajo o la tecla SPEED para ajustar la velocidad de medición.
• Las velocidades disponibles son lenta, media y rápida. Generalmente, se elige la velocidad lenta para obtener mediciones más estables. Sin embargo, puede ajustarse a media o rápida según las necesidades de medición.

• Pulsar la tecla de flecha izquierda o derecha para seleccionar la frecuencia y, a continuación, utilice las teclas de flecha arriba o abajo o la tecla FREQ para ajustar el rango de frecuencia.
• Las frecuencias disponibles son 100 Hz, 120 Hz, 1 kHz, 10 kHz y 100 kHz. Normalmente, se utiliza 1 kHz para las mediciones.
• Para ver las características del dispositivo a diferentes frecuencias, pulsar la tecla FREQ para alternar entre ellas.

• Pulsar la tecla de flecha izquierda o derecha para seleccionar el modo equivalente y, a continuación, utilizar la tecla de flecha arriba o abajo para ajustarlo.
• Los modos equivalentes son Automático, Serie y Paralelo. Normalmente, se selecciona el modo Automático.
• Si necesitamos observar las características del dispositivo en diferentes modos, pulsar la tecla de flecha izquierda o derecha para alternar entre ellos.
• Tabla de referencia de condiciones de medición recomendadas:

  Component names	Specifications	Measuring frequency	Equivalent pattern
  Capacitance	<1 μF	≥1KHz	Automatic, parallel
  Capacitors	≥1 μF (non-electrolytic capacitance)	≤1KHz	Automatic, parallel
  Capacitors	≥1 μF (electrolytic capacitor)	≤1KHz	Automatic, series
  Inductance	<1H	≥1KHz	Automatic, series
  Inductance	≥1H	≤1KHz	Automatic, series
  Resistance	< 10KΩ	1KHz	Automatic, tandem
  Resistance	≥10KΩ	1KHz	Automatic, parallel

• El modo de tolerancia permite establecer un valor nominal y un margen de error admisible según los requisitos de medición. El valor medido real se compara automáticamente con el valor nominal, generando un resultado de evaluación y un porcentaje de tolerancia. Este modo es adecuado para el análisis de componentes por lotes y la medición comparativa.
• Pulsar brevemente la tecla REL/TOL% para entrar o salir del modo de tolerancia. La pantalla mostrará los campos de valor nominal y tolerancia.
• Pulsar las teclas de flecha arriba/abajo para introducir el valor nominal. Utilizar las teclas de flecha izquierda/derecha para mover la coma decimal y, a continuación, ajustar el valor con las teclas de flecha arriba/abajo.
• Una vez configurados los ajustes, pulsar la tecla AUTO/S/P para confirmar y salir.

• 1) Mantener pulsada la tecla HOLD/REC para acceder al modo de grabación de mediciones automáticas, que se sincronizará con la función del software del PC.
• 2) El puerto TYPE-C admite el control remoto y la adquisición de datos mediante el protocolo de instrumentación estándar SCPI.
